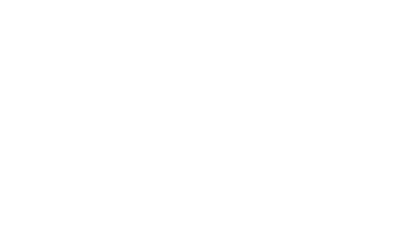

【使用機器】 　　　東芝製　ＭＲＩ装置　ＥＸＣＥＲＬＡＲＴ　ｗｉｔｈ　ｐｉａｎｉｓｓｉｍｏ（１．５Ｔ） 　　　東芝製　独立型画像診断装置　ＡＬＡＴＯＶＩＥＷ 　　　日興ファインズ製　ＭＲＩファントム９０−４０１型 【方法】 　　　Ｒｅａｌ画像再構成では、再構成したあとの信号強度の正負を維持しているので 　　　ＩＲパルスによるＴ１コントラストを正しく反映することができる。 　　　今回我々はスライス厚１ｍｍにて３Ｄ　Ｒｅａｌ−ＩＲ撮像を行い、さらに得られた 　　　画像データを用いてＡＬＡＴＯＶＩＥＷのＭＲＰ処理にて任意断面の画像観察を 　　　行った。

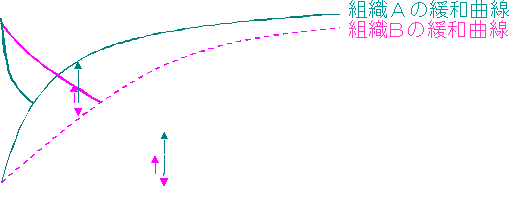

絶対値再構成法

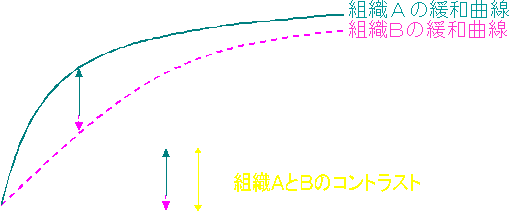

Real再構成法

実験その１：T1条件検討 　　ファントムを撮像して、１番C/Nの良い撮像条件を検討した。 使用シ−ケンス　　FSE3D10-12　　TR/TE=1500/10　　FA=90/180　　NS=8　　ST=2mm 　　　　　　　　　　　 FOV=25　　MX=224　　NAQ=1　　NW=RO　　Time=4min47sec　　**:リアル

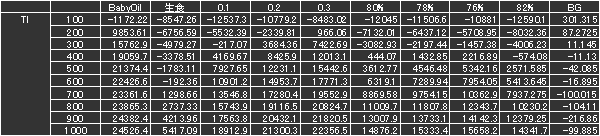

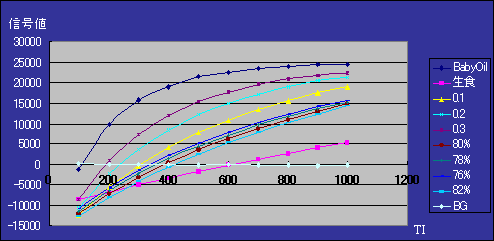

実験その１：TI条件検討 　ファントムを撮像して、１番C/Nの良い撮像条件を検討した。

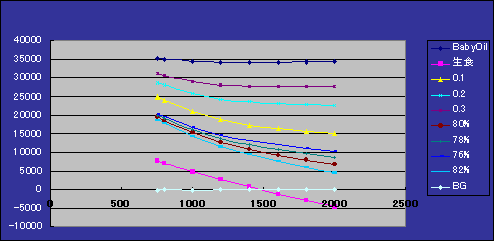

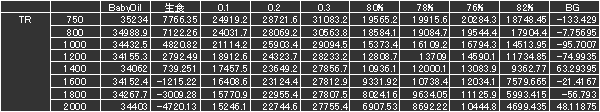

実験その２：TR条件検討 TIを６００に固定してTRを振り、各サンプルの信号値を測定した。 TI=600に固定し、TRを変化。（その他条件は Iの実験と同じ）

実験その２：TR条件検討 TIを６００に固定してTRを振り、各サンプルの信号値を測定した。

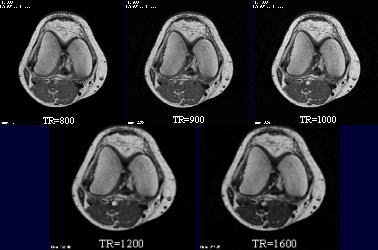

実験その３：ボランティアでの条件検討 ファントムでの実験を踏まえて、画像コントラストと撮像時間を検討した。

実験その３：ボランティアでの条件検討 　　　　　　　　　　最終的な撮影条件 　　　　　　　　　　　　　FSE3D10-12(Real-IR 3D) 　　　　　　　　　　　　　TR/TE=800/10 TI=600 　　　　　　　　　　　　　FA=90/180 　　　　　　　　　　　　　NS=40 　　　　　　　　　　　　　ST=1mm 　　　　　　　　　　　　　FOV=15cm 　　　　　　　　　　　　　Matrix=224*224 　　　　　　　　　　　　　NAQ=1 　　　　　　　　　　　　　Time=11min11sec 　　　　　　　　　　　　　Fine Recon&Mid Sliceを使用

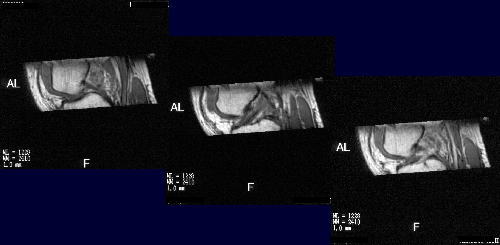

２９歳　女性

　

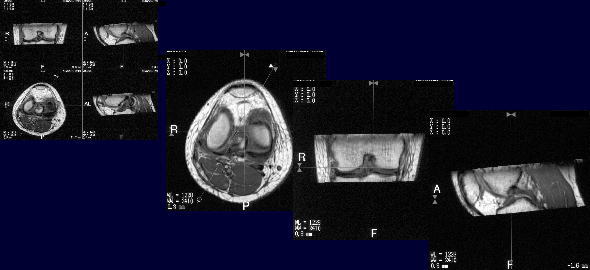

２９歳　女性

【まとめ】 ・Real-IR法では今まで3D画像の撮像が出来なっかたが、今回3Dシーケンスを使用できるようになりALATOVIEWのMPR処理にて任意断面の観察が可能になった。 ・ルーチン検査では描出しにくかった断面なども、3Dデータを収集していれば撮像終了後でも 各病変に対して描出能が良い断面の観察が可能となった。 ・画像再構成断面厚の任意な厚さに変えられるため病変に合わせた再構成が可能となった。 ・これらの結果、撮像終了後複数の複合病変（半月板損傷及び前十字靱帯、後十字靱帯損傷）の観察をそれぞれの病変に合わせた断面による診断が可能となった。

【結語】 従来、Real-IR法では３D撮像が出来なかったが、今回新たに3Dシーケンスを使用しALATOVIEW処理にて任意断面の観察が可能になったため、関節内の描出能が向上すると思われた。
